[뮤플] 세린교회 본당 음향 리뉴얼기

[뮤플 시공리뷰]



세린교회 본당 음향 리뉴얼기





기존에 사용하던 공간을 그대로 유지하여

완전히 새로운 음향 시스템으로 탈바꿈 하였습니다.

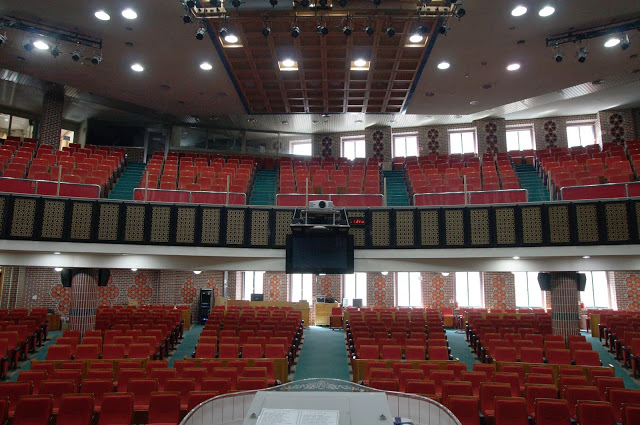

세린교회는 1,2층의 준이층 공간으로 전형적인 부채꼴형의 공간 형태를 가지고 있습니다.

층고가 높고 와이드하여 전용 범퍼를 제작하여 스피커 2통씩 붙여 총 8통으로 커버를 한 공간 입니다.

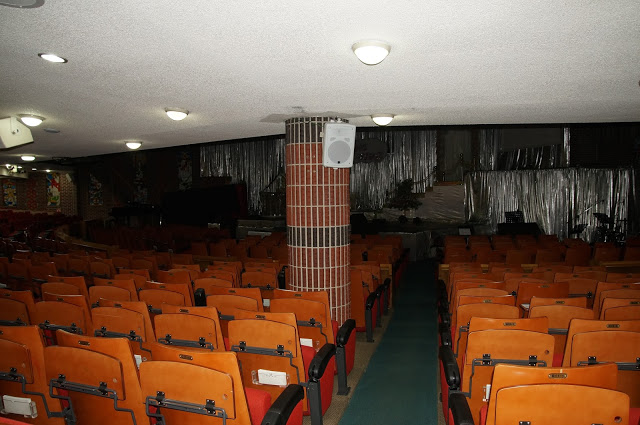

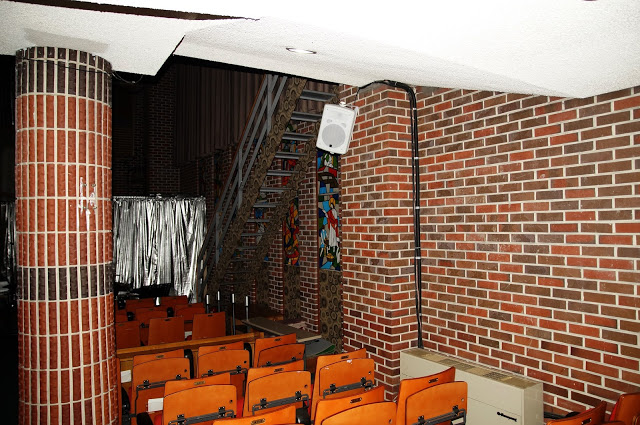

기존에 설치된 스피커의 모습입니다.



본당을 커버하기엔 너무 작은 사이즈와 출력,위치,각도로 설치되어 있었습니다.





기존에 설치된 디지털 믹서 입니다.



오래되어 노이즈도 많고 음질이 많이 떨어져 있는 상태 였습니다.





메인스피커는 Yorkville사의 U15B 제품입니다.



15인치 3웨이 시너지혼을 이용한 500Hz까지 지향패턴이 유지되는 스피커 입니다.



커버리지는 수평,수직 60도의 각도를 가지고 있습니다.



U15B 스피커는 두통을 붙여도 캔슬링 현상이 전혀 없는 특별한 기술이 적용되어 있습니다.



전용범퍼를 제작하여 2통을 붙여 위상간섭 없이 120도까지 커버리지 확장을 하였습니다.



1층은 하열 스피커로 커버가 모두 불가능하여 서브 스피커를 설치 하였고



2층은 상열 스피커 만으로 커버를 하였습니다.











서브우퍼도 동사의 UCS1B 제품을 사용하였습니다.



15인치 싱글 혼로드 우퍼로 작은 크기 이지만 펀치감 있고 묵직한 소리를 들려주는 우퍼입니다.



U15B와 좌우폭이 같아 위 아래로 거부감 없이 스택하여 사용할 수 있습니다.













1층 발코니에 설치된 서브 스피커들 입니다. 총 6개 8인치 Yorkville사의스피커들이 사용되었고



중앙의 2통은 C1890W를 설치 하였고 좌,우측 끝 2통씩은 C170W를 설치하였습니다.

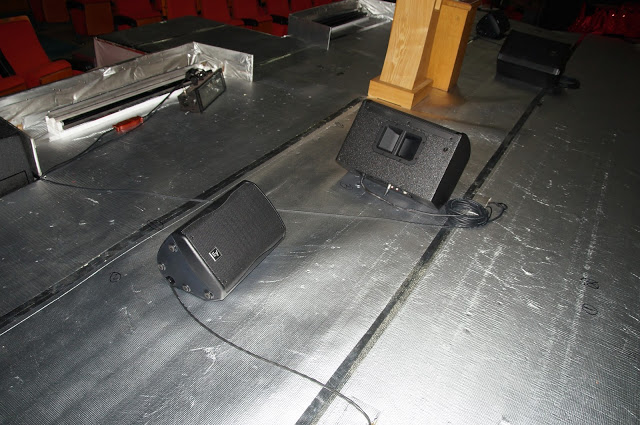

목사님 강대상 모니터 스피커로 사용된 EV사의 ETX10P 스피커 입니다.



트랜스듀서 웨이브 가이드와 CLASS-D 앰프, DSP프리셋 시스템을 갖춘 최상급 파워드 스피커 입니다.



싱어용 모니터 스피커로는 동사의 ZX1 8인치 스피커가 사용되었습니다.





무대 옆 악기쪽에 디지털 스네이크 S16을 설치하여 스피커 프로세서와 모니터쪽으로 출력을 보내고



악기쪽 입력을 받도록 하였습니다. 기존의 멀티 케이블도 같이 사용하였습니다.





무대 뒷공간에 설치된 랙케이스 입니다.



LEEM NS-8S를 믹서쪽과 연결하여 2대가 순차적으로 켜지고 꺼지게 세팅하였습니다.



메인스피커 파워앰프로 사용된 Yorkville사의 AP4K 앰프 입니다.



앰프 한통에 2통을 한채널씩 매칭하였습니다.



EV Q66은 싱어 모니터 스피커 ZX1에 사용하였고



디지털 스피커 프로세서는 VTC AUDIO DLMS4080을 사용하였습니다.

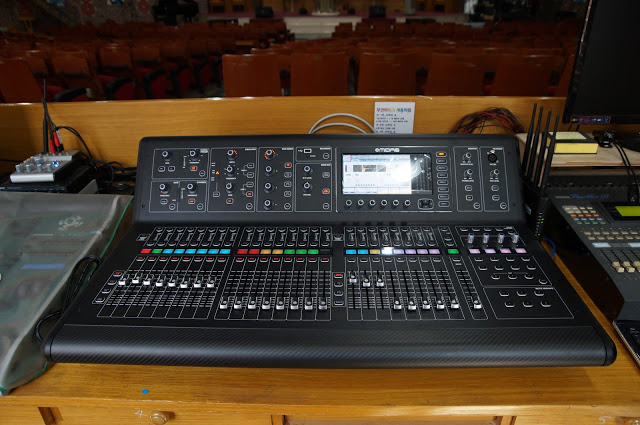

메인 콘솔은 MIDAS사의 M32를 사용하였습니다.



X32와 같은 내부 프로그램을 사용하는 제품이지만 더 편리하고 세련된 외관



품질좋고 내구성 강한 페이더와 프리앰프를 사용해 더욱 퀄리티 있는 음질을 들려주는 제품입니다.





방송실쪽 랙케이스에 장착된 무선마이크 분배기와 SHURE ULXP,QLXD 제품입니다.





1층 서브스피커는 방송실쪽에서 따로 레벨을 조절할수 있도록 디지털 스피커 프로세서인



XILICA XA2040을 사용하여 E&W사의 CL1900 파워앰프에 연결하였습니다.





무선안테나용 액티브 안테나는 발코니쪽에 설치를 하였습니다.











궁금하시거나 더 알고 싶으신 점 있으시면 언제든지 뮤플로 연락부탁드립니다^^
